CAD软件在制造业的模型设计中，也是占有非常重要的位置，它对数据的精确表达，以及强大的制图功能是我们使用它的主要原因，在制造业模型设计里，设计师经常会对轴模型进行绘制，下面我们就来具体讲解一下，CAD轴模型制图是怎么设计的。下面进入教程。

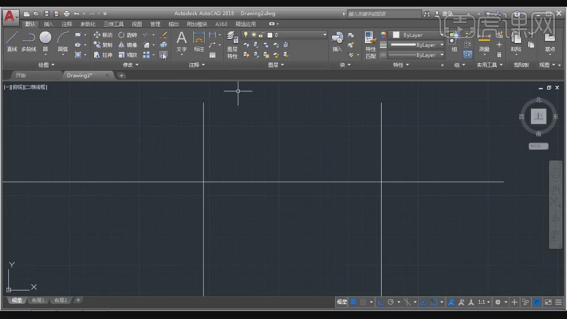

１.根据参考图分析组装部分及参数， 【打开】CAD，使用【直线】，画出直线，画出中心线。点击【偏移】127.5，选择【直线】，具体如图示。

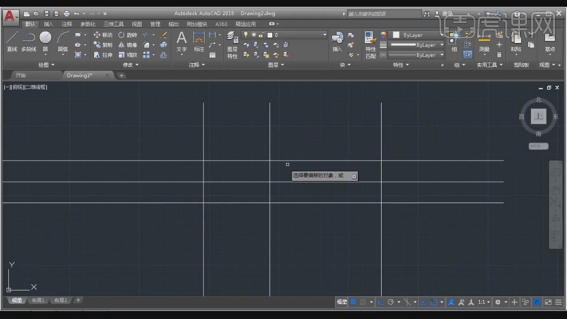

２.再次按【O】偏移，输入【值】15，选择【直线】，分别向上与向下偏移。再次选择【偏移】，输入【偏移】80，选择【直线】，具体如图示。

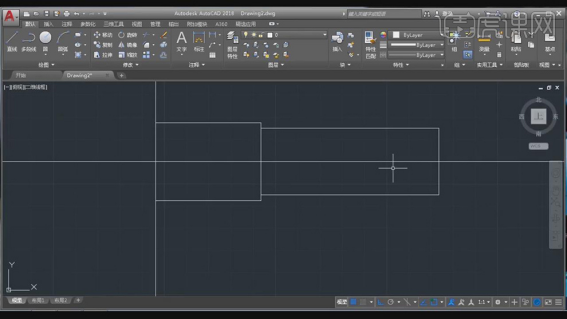

３.按【TP】修剪，选择【需要修剪的线条】，删除线条。点击【偏移】，输入【偏移】17.5，分别向上与向下偏移，按【TR】修剪，选择【需要修剪的线条】，具体如图示。

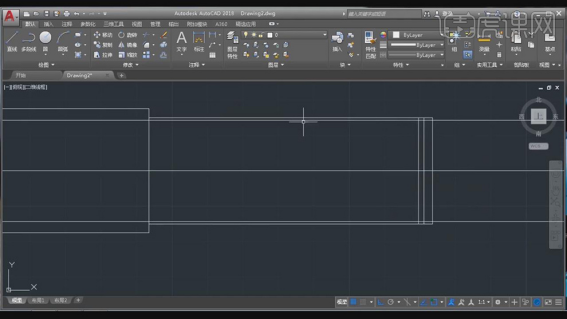

４.点击【偏移】，输入【2.4】，选择【直线】。再次输入【偏移】1.6，移动直线。再次输入【偏移】14.3，选择【直线】，向下与向上偏移，具体如图示。

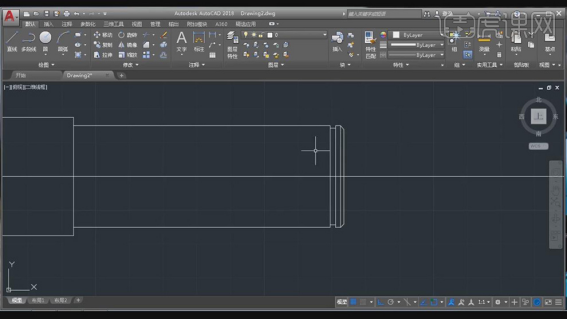

５.点击【TR】修剪，选择【需要裁剪的线条】。点击【倒角】，输入【1】，选择【轮廓边】。点击【直线】，画出直线。点击【TR】修剪，修剪需要删除的线条。

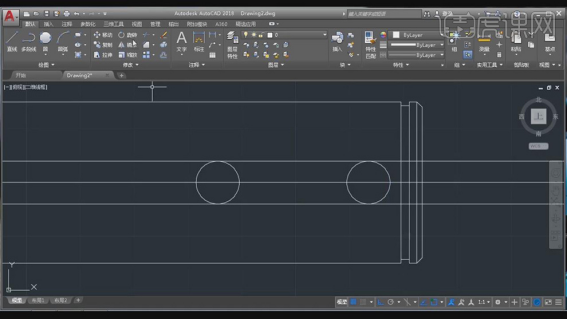

６.点击【偏移】42，选择【边】，移动【位置】。再次输入【偏移】4，选择【直线】，分别向上与向下偏移。点击【圆】，画出两个圆心，选择【直线】，按【Delete】删除，具体如图示。

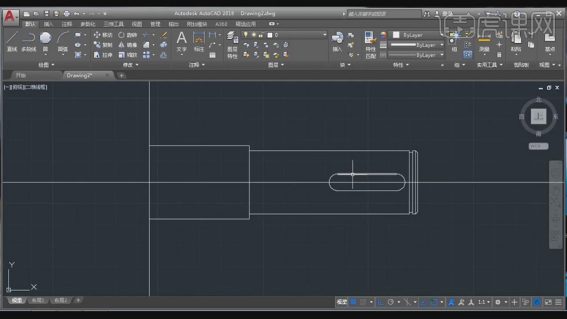

７.点击【TR】修剪，选择【需要修剪的线条】，按【Delete】删除，具体如图示。

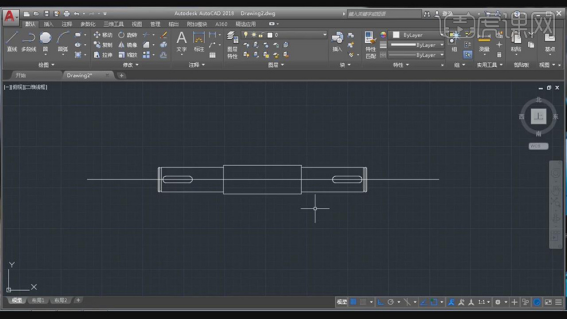

８.按【MI】镜像，框选【轮廓】，勾选【中点】与【端点】、【交点】。选择【中心线】上的点，删除【中心线】，具体如图示。

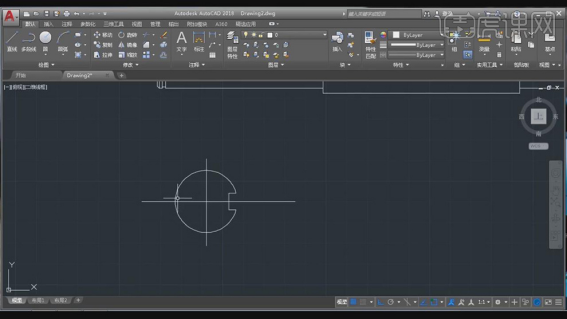

９.点击【直线】，绘制直线。点击【圆】圆心.半径，再次画出直线，点击【偏移】26，选择【直线】，按【EX】延伸。按【TR】修剪，选择【需要裁剪的线条】，具体如图示。

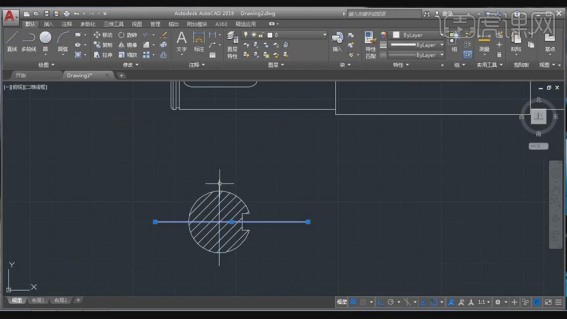

１０.按【H】填充，选择【斜向45度的线】，分别选择【空白区域】。点击【线性管理器】，点击【加载】，选择【CENTER2】，分别选择【中心线】，具体如图示。

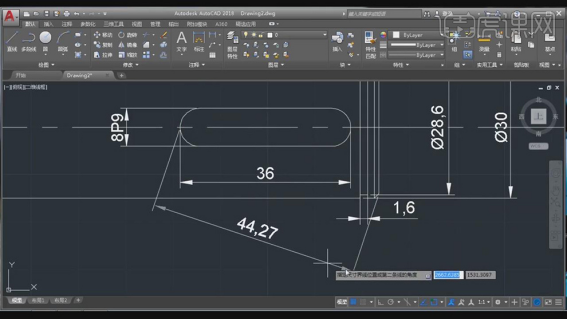

１１.点击【直线】，绘制直线。点击【标注】，根据素材图分别标注出【尺寸】，具体如图示。

　　以上步骤就是CAD轴模型制图的操作教程，它在制造业的模型设计里用的是非常多的。今天的教程大家都学会了吧，小编以后还会为大家分享CAD更多的制图教程，大家可以关注一下。

　　本篇文章使用以下硬件型号：联想小新Air15；系统版本：win10；软件版本：AutoCAD（2018）。

　　我们都知道CAD常用于建筑、机械行业，它的制图能力是很强的，很多的机械制图都是由CAD来完成的，就像下面小编即将要分享的CAD轴模型的制图方法就是由它制作而成。对这方面有需求的小伙伴们，快来认真的学习操作方法吧！

1.根据参考图分析组装部分及参数， 【打开】CAD，使用【直线】，画出直线，画出中心线。点击【偏移】127.5，选择【直线】，具体如图示。

2.再次按【O】偏移，输入【值】15，选择【直线】，分别向上与向下偏移。再次选择【偏移】，输入【偏移】80，选择【直线】，具体如图示。

3.按【TP】修剪，选择【需要修剪的线条】，删除线条。点击【偏移】，输入【偏移】17.5，分别向上与向下偏移，按【TR】修剪，选择【需要修剪的线条】，具体如图示。

4.点击【偏移】，输入【2.4】，选择【直线】。再次输入【偏移】1.6，移动直线。再次输入【偏移】14.3，选择【直线】，向下与向上偏移，具体如图示。

5.点击【TR】修剪，选择【需要裁剪的线条】。点击【倒角】，输入【1】，选择【轮廓边】。点击【直线】，画出直线。点击【TR】修剪，修剪需要删除的线条。

6.点击【偏移】42，选择【边】，移动【位置】。再次输入【偏移】4，选择【直线】，分别向上与向下偏移。点击【圆】，画出两个圆心，选择【直线】，按【Delete】删除，具体如图示。

7.点击【TR】修剪，选择【需要修剪的线条】，按【Delete】删除，具体如图示。

8.按【MI】镜像，框选【轮廓】，勾选【中点】与【端点】、【交点】。选择【中心线】上的点，删除【中心线】，具体如图示。

9.点击【直线】，绘制直线。点击【圆】圆心.半径，再次画出直线，点击【偏移】26，选择【直线】，按【EX】延伸。按【TR】修剪，选择【需要裁剪的线条】，具体如图示。

10.按【H】填充，选择【斜向45度的线】，分别选择【空白区域】。点击【线性管理器】，点击【加载】，选择【CENTER2】，分别选择【中心线】，具体如图示。

11.点击【直线】，绘制直线。点击【标注】，根据素材图分别标注出【尺寸】，具体如图示。

　　CAD轴模型的制图方法就分享到这里了，这个软件在制造领域用途非常大，而且功能强大，这也是好多人为什么要学习CAD的理由。大家不要忘了熟练掌握我们这节课所学的知识，希望以上操作对你有帮助！

　　本篇文章使用以下硬件型号：联想小新Air15；系统版本：win10；软件版本：Autocad 2018。

　　我们在使用AutoCAD制图的时候，都会有打开CAD软件不知道如何下手的窘境。大家都知道制图入门不简单，应该如何去攻克这个问题呢？不会的同学也别着急，这几天，我浏览了很多优秀的cad作品，今天就来和大家一个分享，我们来看看cad制图的步骤具体是怎么操作的吧！

　　步骤如下：

　　1、本课作业内容具体如图所示。

　　2、根据参考图分析组装部分及参数， 【打开】CAD，使用【直线】，画出直线，画出中心线。点击【偏移】127.5，选择【直线】，具体如图示。

　　3、再次按【O】偏移，输入【值】15，选择【直线】，分别向上与向下偏移。再次选择【偏移】，输入【偏移】80，选择【直线】，具体如图示。

　　4、按【TP】修剪，选择【需要修剪的线条】，删除线条。点击【偏移】，输入【偏移】17.5，分别向上与向下偏移，按【TR】修剪，选择【需要修剪的线条】，具体如图示。

　　5、点击【偏移】，输入【2.4】，选择【直线】。再次输入【偏移】1.6，移动直线。再次输入【偏移】14.3，选择【直线】，向下与向上偏移，具体如图示。

　　6、点击【TR】修剪，选择【需要裁剪的线条】。点击【倒角】，输入【1】，选择【轮廓边】。点击【直线】，画出直线。点击【TR】修剪，修剪需要删除的线条。

　　7、点击【偏移】42，选择【边】，移动【位置】。再次输入【偏移】4，选择【直线】，分别向上与向下偏移。点击【圆】，画出两个圆心，选择【直线】，按【Delete】删除，具体如图示。

　　8、点击【TR】修剪，选择【需要修剪的线条】，按【Delete】删除，具体如图示。

　　9、按【MI】镜像，框选【轮廓】，勾选【中点】与【端点】、【交点】。选择【中心线】上的点，删除【中心线】，具体如图示。

　　10、点击【直线】，绘制直线。点击【圆】圆心.半径，再次画出直线，点击【偏移】26，选择【直线】，按【EX】延伸。按【TR】修剪，选择【需要裁剪的线条】，具体如图示。

　　11、按【H】填充，选择【斜向45度的线】，分别选择【空白区域】。点击【线性管理器】，点击【加载】，选择【CENTER2】，分别选择【中心线】，具体如图示。

　　12、点击【直线】，绘制直线。点击【标注】，根据素材图分别标注出【尺寸】，具体如图示。

　　13、本课作业内容具体如图所示。

　　感谢大家观看，以上就是cad制图的步骤了，你们学会了吗？总体来说，操作不是很难，同学们按着我的步骤尝试一下就能轻松完成。好了，我们今天的课程到这里就结束了，下期课程我会给大家带来关于2020版本cad激活码以及安装教程，感兴趣的同学千万不要错过哦！

　　本篇文章使用以下硬件型号：联想小新Air15；系统版本：win10；软件版本：AutoCAD2018。
